Промышленный разъем для тяжелых условий эксплуатации (HDC) представляет собой прямоугольный разъем, который может передавать питание, данные и сигнальные контакты в одном корпусе и работать в суровых условиях. Хотя существуют также стандартизированные круглые промышленные разъемы, они не классифицируются как HDC. HDC используются в робототехнике, автоматизации, управлении машинами, преобразовании энергии и управлении движением.
В этой статье мы рассмотрим конструкцию и эксплуатационные возможности HDC.
Конструкция HDC включает в себя высокоэффективные материалы, такие как металлические корпуса или кожухи из термопласта, прочный пластик для вставок, а также виброустойчивые и газонепроницаемые клеммы. Ожидается, что они выдержат высокие механические нагрузки, включая удары и вибрацию, и обеспечат степень защиты от IP65 до IP69k для защиты от пыли и воды.
HDC бывают разных размеров и могут иметь модульную конструкцию, в которой различные типы контактов можно комбинировать и подбирать для конкретных применений, что делает эти разъемы очень универсальными и адаптируемыми. Кожухи и корпуса, контактные системы и вставки являются общими элементами во многих HDC (Рисунок 1):

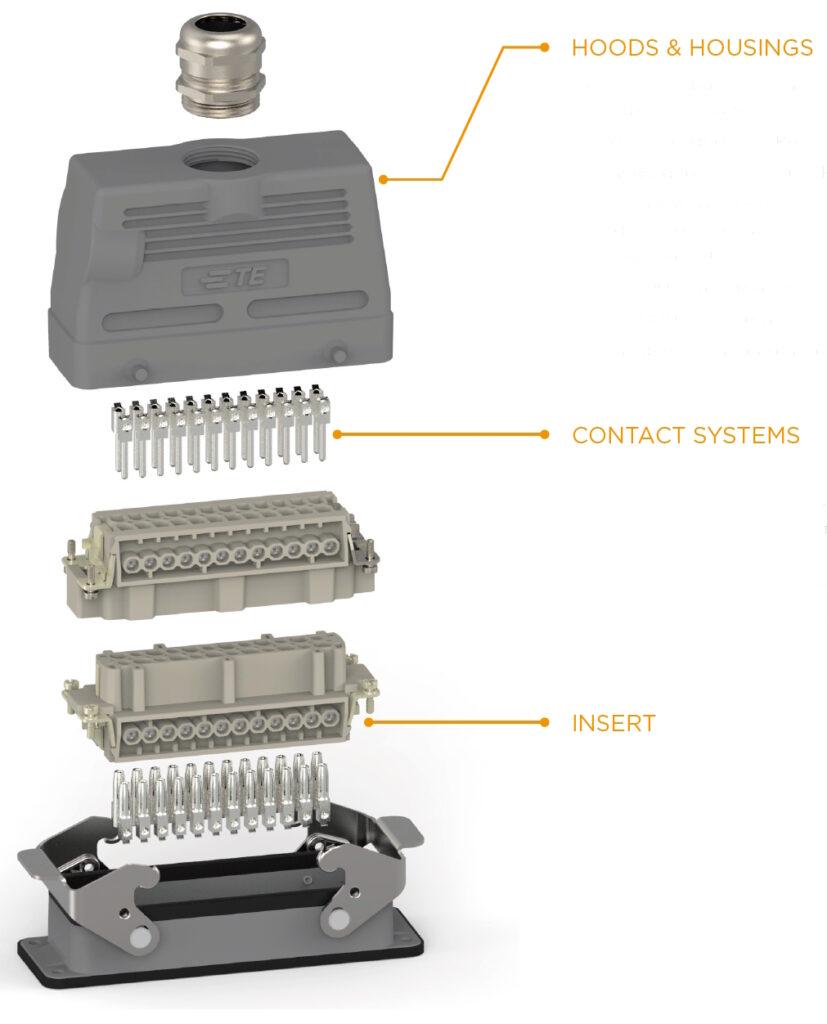

Рис. 1. К распространенным компонентам HDC относятся кожухи, контактные системы и вставки. (Изображение: TE Connectivity)
- Вытяжки и корпус должны быть ударопрочными и прочными. Они могут быть изготовлены из металла с порошковым покрытием, литого под давлением алюминиевого сплава с полиэфирным порошковым покрытием или оставлены натуральными для лучшей электромагнитной совместимости (ЭМС), самозатухающего термопластика или других прочных материалов. Некоторые общие характеристики включают в себя:
- Классы защиты IP65, IP67, IP68 и IP69k
- Герметичные и устойчивые к ЭМС конструкции
- Специальные твердые покрытия анодного окисления, обеспечивающие превосходные коррозионные характеристики, могут обеспечить стойкость к испытаниям в соляном тумане до 1,000 часов
- Контактные системы предлагают высокую степень гибкости в дополнение к поддержке контактов питания, передачи данных и сигналов, и они доступны в различных конфигурациях, в том числе;
- Силовые контакты от 5 до 650 А, выдерживающие напряжение до 1,000 В.
- Обжимные контакты, устойчивые к вибрации и обеспечивающие газонепроницаемые соединения.
- Винтовые зажимы
- Зажим пружинного зажима.
- Вставки также доступны в различных конфигурациях, включая одиночные корпуса для нескольких типов контактов модульной конфигурации. Производительность может включать в себя;
- Сертификаты TÜV, UL, IEC, DIN и других стандартов.
- Поляризация для правильного спаривания.
- Некоторые модели могут вмещать 288 и более контактов.
Есть больше
Гибкость HDC дополнительно повышается за счет наличия широкого спектра кабельных вводов, фитингов, запирающих механизмов, прокладок и других аксессуаров, таких как:
- Аксессуары для защиты и герметизации кабеля
- Металлические и пластиковые кабельные вводы с различными классами IP и геометрией, например, прямые и прямоугольные.
- Фитинги для гибких проводников
- Увеличители и редукторы
- Запорные механизмы однорычажные, двухрычажные и винтовые.
- Специальные стопорные гайки
Эффективности
Хотя гибкость имеет важное значение, HDC в конечном итоге обеспечивают высокий уровень производительности, начиная с долговечности и длительного срока службы в суровых условиях, таких как системы автоматизации и транспортировки. Они должны обеспечивать безопасность и защиту персонала и систем. Соображения безопасности включают безопасную работу в условиях напряжения и вибрации механизма, электрическую изоляцию, характеристики ЭМС и высокий уровень защиты.
HDC обеспечивают решения с высокой плотностью подключения, позволяющие создавать компактные и гибкие системы (Рисунок 2). Они ускоряют установку и обслуживание, поскольку одна простая операция может обеспечить множество соединений сигналов, питания и данных. Доступны корпуса для поверхностного, переборочного или винтового монтажа, что еще больше повышает гибкость конструкции. Также доступны HDC, которые обеспечивают заделку кабеля или соединение кабеля с кабелем.
Рисунок 2. HDC могут предоставить модульные решения высокой плотности подключения, оптимизированные для сложных сред. (Изображение: Вайдмюллер)
Резюме
HDC представляют собой прямоугольные разъемы, оптимизированные для обеспечения мощных соединений, а также выводов данных и сигналов с высокой плотностью сигнала в одном корпусе. Они экологически безопасны, поддерживают решения высокой плотности и доступны с дополнительными функциями и аксессуарами.
