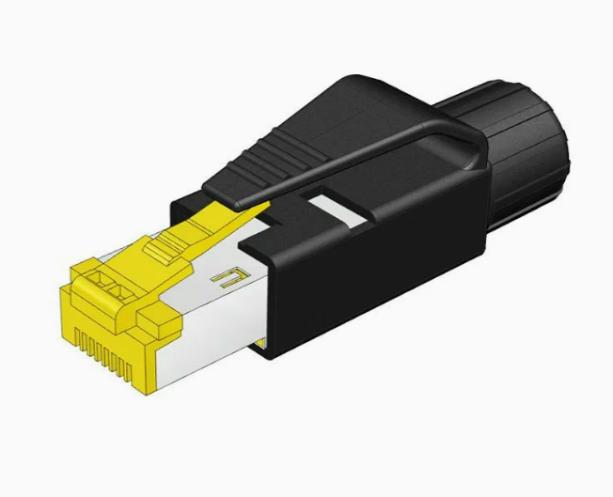

Коннектор RJ45 относится к категории разъемов, предназначенных для подключения витой пары к различным электронным, компьютерным и телекоммуникационным устройствам. Коннектор осуществляет ассиметричное соединение контактов. Это надежный и простой модуль, обеспечивающий качественную передачу проводного сигнала.
Конструкция
Коннектор RJ45 обычно используется для соединения витой пары, имеющей восемь контактных позиций. Устройство коннектора стандартное. Контактные ножи расположены на отдельных направляющих полосках (дорожках). Корпус выполнен из прозрачного пластика.
Ламели изготавливаются из цветных сплавов и покрываются позолоченным напылением. В зависимости от толщины позолоты определяется число возможных коммутаций на протяжении всего срока эксплуатации.
С помощью дорожек делается врезка кабельных токопроводящих нитей и создается единый контактный разъем. В конструкцию коннектора RJ45 входит два объединенных компонента:
- врезной элемент для кабельных жил;
- контактный элемент, передающий инфосигналы через разъем оборудования.
Коннектор закрыт специальным колпачком, который обеспечивает надежную изоляцию контактов и увеличивает эксплуатационный ресурс устройства. Колпачки различаются по цветовой маркировке. Они выполнены из термоустойчивого негорючего полипропилена. Для надежности подключения колпачки оснащаются специальной защелкой.
По своему устройству коннекторы могут быть сборными или цельновыполненными. Сборная конструкция имеет отдельный каркас, куда вставляется пластиковая обойма со сквозными зазорами для кабеля. Цельная модель внешне мало отличается от сборного изделия. Но обойма с отверстиями неразрывно соединена с корпусом. В сборный коннектор проще интегрировать жилы кабеля, и поэтому он более популярен у потребителей.
Классификация
Коннекторы RJ45 хорошо известны в своей нише и востребованы как профессиональными техниками, так и на бытовом уровне. Пользоваться данным типом соединения очень просто. Не нужно производить предварительную зачистку изоляции. Достаточно сделать врезку витой пары специальным инструментом. В зависимости от структуры кабеля различают следующие типы коннекторов:
- экранированные модели;
- для одножильного провода;
- для многожильного кабеля;
- универсальные устройства.
Экранированные элементы существенно снижают уровень помех, возникающий при трансляции информационных потоков.
Коннектор RJ45 используется в определенных стандартах Ethernet:
- 10BASE-T. Скорость трансляции данных достигает 10 Мбит в секунду;
- 100BASE-TX. Скорость трансляции данных достигает 100 Мбит в секунду;
- 1000BASE-T. Скорость трансляции данных достигает 1 Гбит в секунду.
Где применяются?
Недорогие и простые коннекторы распространены по всему миру и используются в разных сферах:
- при прокладке телефонных коммуникаций и подключении станций;
- для формирования вычислительных сетей;
- в серверных помещениях;
- в офисах, интернет-клубах, электронных библиотеках;
- ремонтных мастерских;
- при подключении пожарной и охранной сигнализации;
- при оборудовании специализированных помещений.
Выбирая коннектор RJ-45, подробно изучите инструкции и технические характеристики устройств, для которых покупается разъем.
Выбор
Все коннекторы RJ-45 делаются по одному стандарту и конструктивно мало чем отличаются. Но прежде чем приобрести изделие, обратите внимание на материал, из которого оно выполнено. Разные производители используют схожее сырье для изготовления RJ-45, но отличное по качеству. В магазинах можно выбрать популярный дорогостоящий бренд или дешевую продукцию малоизвестной компании. Иногда разница бывает только в цене. Но в большинстве случаев известные производители делают более качественный продукт.
